Modification

Go ! Commençons par les petits préparatifs avant d'attaquer dans le vive du sujet. ;)

il vous faudra isoler une partie de la carte mère, la partie métallique en haut a gauche de la carte mère de la 1ère photo principalement, en y faisant glisser un bout de scotch. Si vous les mettez ailleurs, passez cette étape.

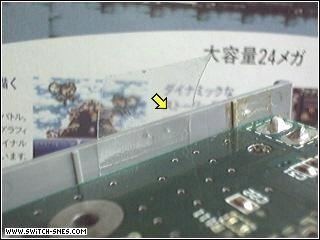

Isolez bien la partie métaliqueRabatez le bout qui dépace

Il faut maintenant percer la carcasse de votre Super Nintendo : faites deux trous du diamètre Ø des switchs (cinq millimetres) où vous voulez mais de préférence à l'arrière de la console pour plus de discrétion. Généralement, je les pose entre la sortie vidéo et l'entrée de l'alimentation (façon « FFVIMan » ). De cette façon, la modification ne tient que sur la carte mère et n'est pas dépendante de la coque extérieur de la Super Nintendo. Si un jour, vous changez la coque, vous ne serez pas embêté avec les switchs. Par contre, les positionner à cet endroit est un peu plus difficile et l'encombrement est plus réduit. C'est à vous de voir. ;)

Tracez l'emplacement des switchs au crayon à papier puis faite les deux percements avec une petite perceuse ou même de façon asser radicale : avec votre fer à souder.

Tracez au crayon a papierPersez les deux trous

Grattez bien les bavures pour que les switchs se positionnent bien. Fixez les switchs en mettant les rondelles et ecrou dans cet ordre : « Switch, Rondelle, Coque, Rondelle, Ecrou » Enfin, mettez un bout de carton ou autres choses entre le switch et le plastique pour bien caler le switch N°: 1 vu le décalage du plastique entre le switch

Maintenant, il faut repérer puis découper/déssouder et soulever les « pins » des différentes puces de la carte mêre. Il y a trois puces qui nous intéressent : la F413 qui s'occupe uniquement de la protection territoriale et qui sera soudée vers le switch N°: 1 ainsi que la PPU1 et la PPU2 qui gère le 50/60 Hz qui elles seront soudées sur le switch N°: 2.

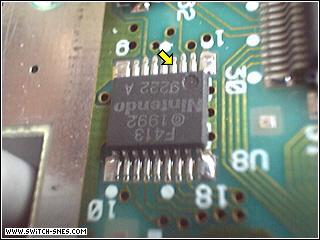

Deconnectez ce pinMême puce mais d'un autre angle

Pin 24, puce PPU1Pin 30, puce PPU2

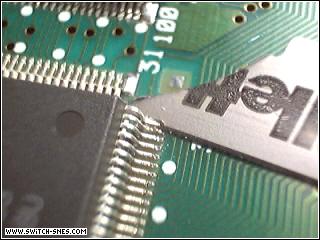

Dessoudez à l'aide d'une aiguille ou déconnectez-les avec une lame/cuter les pins indiqués. Pour la F413, il s'agit du quatrième en partant de la droite en haut de la puce - carte mère face à vous - pin N°: 4 sur la carte mère (première et deuxième des quatre photos plus haut). C'est le pin le plus délicat à faire car très petit. Sur les photos, j'ai déconnecté avec la lame de rasoir découpée les pins mais il y a d'autre façon comme chauffé une aiguille, avec un petit cuter ou même avec le fer a souder (déssouder) mais risqué. Faites comme bon vous semble mais faites très attention a ne pas casser les pins des puces : un pin cassé et votre Super Nintendo est hors d'usage. Il faut déconnecter/dessouder les connecteurs de la carte mère. (qu'il ne touche plus le PCB). Sur les photographies on vois bien les pins mais dans la réalité il son très petit, un tout petit peu moins d'un millimettre...

Il ne dois plus touché la carte mère

Faites les PPU1 et 2 : pour la PPU1. Il s'agit du septième en partant du bas - carte mère face à vous - pin N°: 24 sur la carte mère. Pin assez délicat à avoir car situé entre les autres.

Pour le PPU2. Il s'agit du premier en partant du bas carte mère toujours face à vous (connecteur manettes devant vous et prise etc plus haut) - pin N°: 30 sur la carte mère.

Voila tout est soulevé ! Faites attention quand vous manipulez votre console pour ne pas casser un pin malencontreusement.
