Démontage de la console

Je tiens à informer que je ne suis aucunement responsable d'erreurs de modification, pannes, bugs, et autres problèmes que votre console pourrait rencontrer à la suite d'un switch réalisé par vous-même. Après modification de votre Super Nintendo la console perd toute garantie du magasin ou vendeur etc. N'hésitez pas à demander à une autre personne de vous le faire si vous avez des doutes quant aux chances de réussite de la modification de votre SNES. Pour les moins de 12 ans : demandez à une personne plus âgée de vous faire le switchage de votre Super Nintendo.

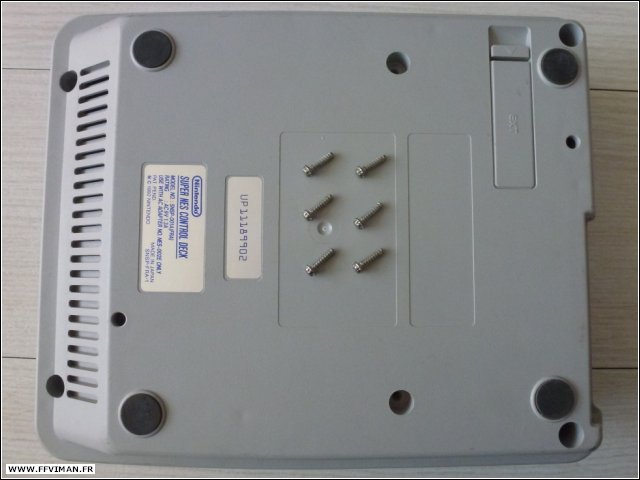

Commencez par allumer la SNES à vide afin de vider l'électricité qui reste dans la console. Si vous ne le faites pas, vous risquez de vous prendre un court-jus ou même de griller la console. Retournez ensuite votre Super Nintendo et dévissez les six vis, à l'aide d'un tournevis spécifique Nintendo ou avec une petite clé à tube (Clé à pipe) de 4 millimètres. Retournez encore une fois la SNES et enlevez la partie haute de la console.

SNES vis poséesSNES ouverte

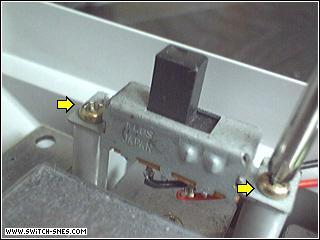

Déconnectez l'interrupteur de la carte mère puis dévissez-le du reste.

Interrupteur déconnectéInterrupteur et vis

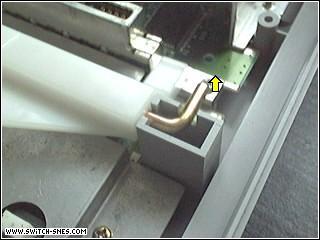

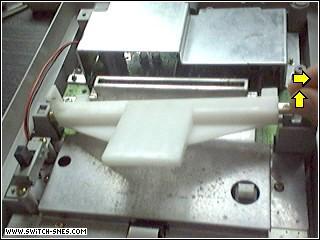

Enlevez l'éjecteur de cartouche en soulevant la patte métallique à droite de l'éjecteur et en tirant en direction de votre droite légèrement vers le haut.

Ejecteur enlevé

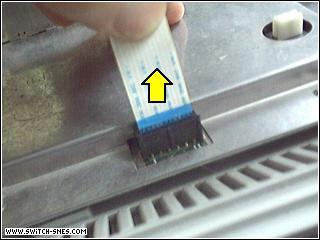

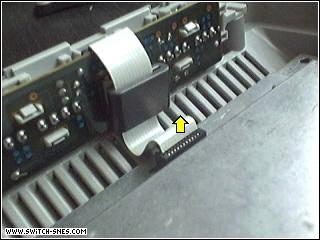

Débranchez le port manette en tenant bien la petite nappe et rangez correctement tous les éléments.

Nappe deconnectée

Dévissez les quatre vis de la plaque en aluminium, vis qui se trouve à gauche, à droite et en bas de la plaque. En face de la console avec un tournevis cruciforme.

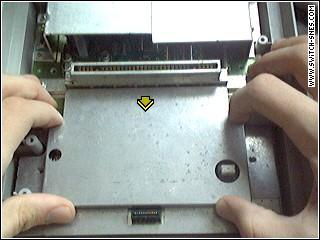

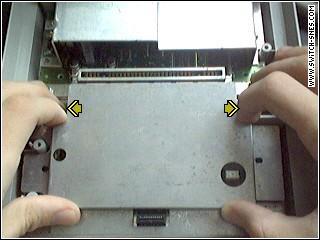

Puis, positionnez vos mains aux quatre extrémités élevées, avec les 2 index, levez la plaque vers le haut. Les pouces maintiennent la plaque au début, après enlevez-la. Vous voyez maintenant les puces que vous allez bientôt switcher.

Plaque levée

Dévissez les deux vis du port cartouche et enlevez-le si vous possédez une version de SNES avec un port cartouche pouvant être enlevé : les ports cartouche soudés à la carte mère sont de couleur noire.

Port devisséPort enlevé

Dévissez les dernières vis qui se trouvent à l'arrière de la Super Nintendo et enlevez la carte mère du reste de la coque.

Vis du fond

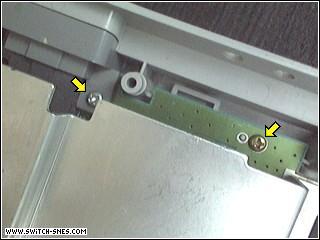

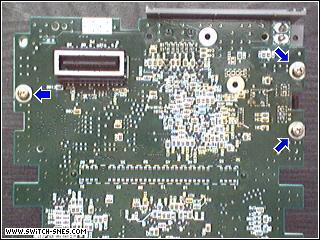

Il vous faut ensuite dévisser le dissipateur thermique de la carte mère. Dévissez en premier la vis du régulateur d'alimentation puis les trois autres situées sous la carte mère de la console.

Vis du régulateurVis du dessous

Voilà, votre SNES est prête à être switchée.
